產品概述

　　1.1 用途

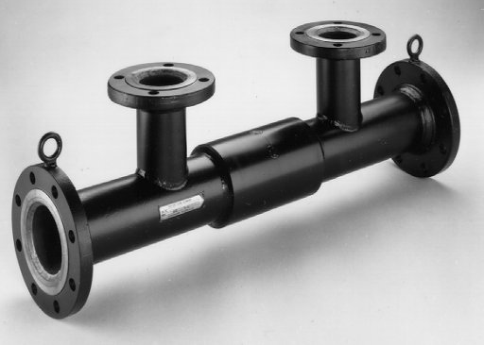

　　楔形智能流量計是我公司長期在油田實地考察總結以往流量計在油田使用中的缺點而研制開發的適用于粘滯性液體的流量測量粘度可高達 500mPaS,用于泥漿、礦漿、含沙原油、污水、重油、渣油等含有固體的懸浮液和低雷諾數等液體介質的流量測量。

　　1.2 構成

　　楔形智能流量計由流量傳感器壓力傳感器溫度傳感器流量、溫度顯示儀壓力顯示儀高壓、低壓聲光報警部分構成。

　　1.3 特點

　　1、采用V型體節流件可消除滯留區防止系統出現堵塞現象。

　　2、雷諾數的適用范圍廣雷諾數為 500 時仍保持差壓與流量的平方關系。

　　3、安裝使用及維護方便。

　　4、測量精度高流量校準擴展不確定度0.5--0.2水?；蛴托！?/span>

　　5、長期穩定性好被用戶譽為零故障率儀表。

　　6、一次表分體式更換楔形件中間可擴展量程。

　　7、款式多樣

　　普通型量程比在 1：10 范圍內流量系數的非線性誤差為1。

　　高性能型量程比在 1：3 范圍內流量校準擴展不確定度為0.5

　　0.2。

　　8、可根據現場壓力情況設定超壓報警值與低壓報警值在使用中出現超壓或低壓情況時儀表自動聲光報警有效的防止因超壓而引起的生產安全

　　事故的發生。

　　二、工作原理

　　2.1 測量原理

　　當充滿管道的流體流經楔形孔板時在楔形孔板上游側和下游側測到流體的差壓差壓變送器、溫度變送器、壓力變送器將差壓、溫度、壓力信號轉為為4~20mA.dc 電流信號輸出，這些信號經智能流量運算器、溫度運算器、壓力運算器處理后其示值即為流量值、溫度值、壓力值。同時壓力值與設定值進行對比確定是否報警。

　　 被測介質密度， kg/m3

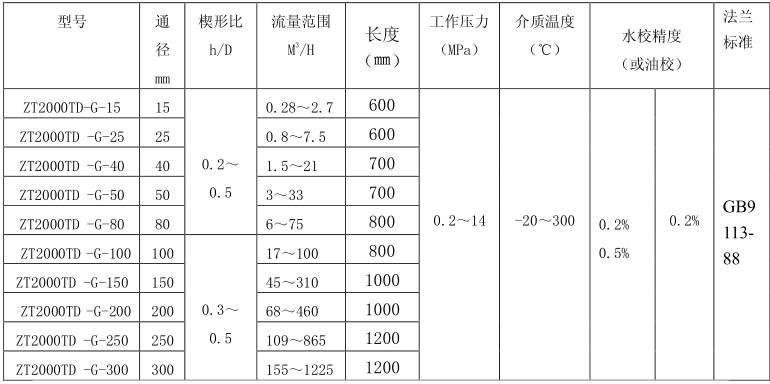

　　三、主要技術參數

　　性能規格
